监控弱电系统中光纤的分类、应用及光纤安装选用注意事项

现在稍大型监控系统布线普遍采用光纤传输,因为光纤不仅仅传输远,信号衰减小,而且抗干扰能力突出。因而,越来越多的工程商在监控系统工程中使用光纤。

光纤的全名叫做光导纤维,由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管。它的质地脆易断,因此需要外加一层保护层。

监控弱电系统中光纤的分类

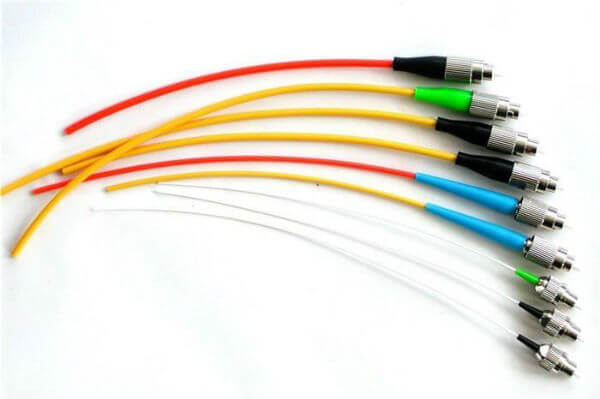

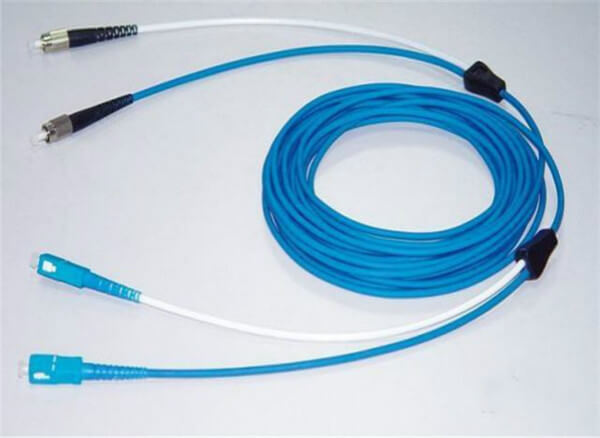

监控弱电系统中光纤的展示

光纤根据使用场合的不同,分为室内光纤,室外光纤,分支光纤,配线光纤。

按敷设方式分:自承重架空光纤、管道光纤、铠装地埋光纤和海底光纤。

按光纤结构分:束管式光纤、层绞式光纤、骨架式光纤、紧抱式光纤、带式光纤,非金属光纤和可分支光纤。

按用途分:长途通讯用光纤,短途室外光纤,混合光纤和建筑物内用光纤;

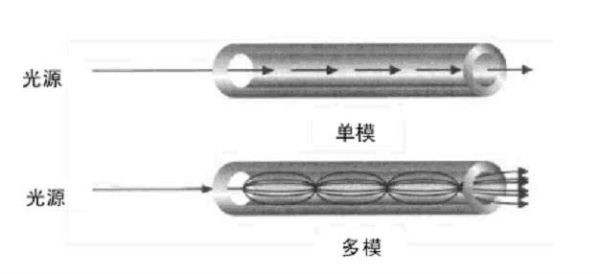

单模光纤和多模光纤的区别示例图

光纤根据传输方式可分为单模和多模,监控一般使用单模光纤。

单模光纤:只传输一种模式光信号的光纤,常规有G.652,G.653,G.654,G.655等传输等级分类,单模光纤传输百兆信号距离可达几十公里。单模光纤,只传输主模,也就是说光线只沿光纤的内芯进行传输,由于完全避免了模式射散使得单模光纤的传输频带很宽,因而适用于大容量,长距离的光纤通讯,单模光纤使用的光波长1310nm或1550nm。

多模光纤:能传输多种模式光信号的光纤,为G.651等级,根据光模式分为OM1,OM2,OM3,多模光纤传输百兆信号最远传输距离2公里。多模光纤,在一定的工作波长下,有多个模式在光纤中传输,这种光纤称之为多模光纤,由于色散或像差,因此这种光纤传输性能较差频带比较窄,传输容量比较小,距离也比较短。

监控弱电系统中光纤敷设方式和要求

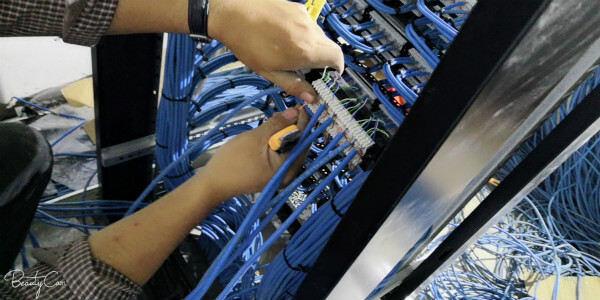

光缆的敷设现场-综合布线

常规室外光纤都是以松套管作为纤芯的容器为最常见光纤纤芯敷设方式;室内光纤常见为紧套式敷设;大芯数光纤的纤芯也有以带状方式进行组合敷设光纤纤芯。

光纤的敷设要求:光纤的弯曲半径应至少为光纤外径的15倍,在施工过程中应至少于为20倍;布放光纤时,光纤盘转动应与布放速度同步,光纤索引的速度一般每分钟15米;布放光纤时,光纤出盘处要保持松弛的弧度,并保留缓冲的余量,又不宜过多,避免光纤出现背扣;光纤在两端预留长度为5-10米;敷设光纤时应做好标签,并填好放线记录;所有光纤不应外露。

监控弱电系统中光纤纤芯如何选择

光纤纤芯的选择

纤芯数量是每条光纤中所含的玻璃纤维的数量。下面小编给大家介绍一些确定光纤芯数的方法。

首先清楚知道该层布线点的数量,算出交换机的台数,交换机之间连接是堆叠还是不堆叠。如果堆叠,核心交换机为双机热备冗余的话,6芯就够用了(2台核心各用2芯,2芯冗余)。如果不堆叠一台交换机要4芯,交换机数量乘以4加上4芯的冗余,就可以了。(注:冗余:只要比用的多,多出的就叫冗余主备:一个用的,另外一个完全一样的做备用;热备份:同时都在工作状态中;冷备份:备份设备处于待机状态。)

经验做法:每个楼层配线间(水平配线机柜),设一根光纤,一般为六芯:两芯使用、两芯备用、两芯冗余;也有使用八芯光纤的。规范的最小配置每48个点2芯。当然48个点可选4芯,因为2芯为光纤的最小单位,多留2芯做为备分比较恰当。

以上是光纤芯数的确定方法介绍,大家可以了解一下。备份可因人而宜选,所以出来的光纤芯数差别较多,按规范选只是保证一个最小选型再加一个备份芯数就可以了。

光纤选用时注意点

光纤的选用除了根据光纤芯数和光纤种类,还要根据光纤的使用来选择光纤的外护套,在选用时要注意以下几点:

1.户外用光纤直埋时,宜选铠装光纤,架空时,可选用两根或多根加强筋的黑色塑料外护套的光纤。

2.建筑物内用的光纤在选用时应该注意其阻燃,毒和烟的特性,一般在管道中和强制通风处,可选用阻燃和有烟的类型,暴露的环境中应选用阻燃、无烟和无毒的类型。

3.楼内垂直布线时,可选用层绞式光纤;水平布线式,可选用分支光纤。

4.传输距离在2km以内的可选用多模光纤;超过2km可选用中继或单模光纤。
