安装监控的六大传输模式

  • 作者:管理员
  • 发布时间:2018-10-11 11:35:06
  • 浏览:58

安装监控的六大传输模式优缺点比较

安防监控常用于城市道路交通,小区监控管理、别墅酒店商场超市安防管理等,其市场蛋糕越来越大,各种传输应用层出不穷,从最开始的电缆视频同轴传输,到渐渐普及的光缆传输。

采用的视频传输技术大致可以分为同轴基带传输、射频传输、光缆传输、双绞线传输、数字网络传输、共缆传输等几种传输方式。

1.视频基带传输

是最为传统的电视监控传输方式,对 0~6MHz 视频基带信号不作任何处理,通过同轴电缆(非平衡)直接传输模拟信号。从摄像头到监控中心用一根同轴线相连接,多路就用多根。是应用最早,用量最大的一种传输方式。

优点:

短距离传输图像信号损失小,造价低廉,系统稳定。

缺点:

传输距离短,300 米以上高频分量衰减较大,无法保证图像质量;其结构为星形结构,布线量大、维护困难、可扩展性差,适合小系统。

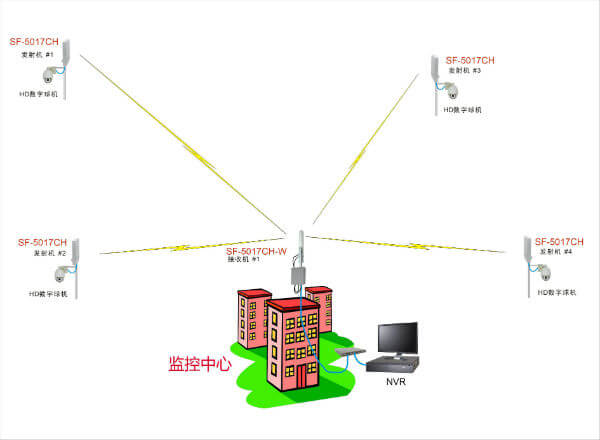

2.射频微波传输

先把多个的视频通过一个混合器变成一路射频信号输入, 传输, 在接收端再通过每一路的调制解调器选出自己的频段。是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。

优点:

综合成本低,性能更稳定,省去布线及线缆维护费用;组网灵活,可扩展性好,即插即用;维护费用低。

缺点:

调制比较复杂;相对容易受外界电磁干扰;微波信号为直线传输,中间易受到山体、建筑物遮挡;如果有障碍物,需要加中继加以解决,Ku 波段受天气影响较为严重,尤其是雨雪天气会有比较严重的雨衰现象。不过现在也有数字微波视频传输产品,抗干扰能力和可扩展性都提高不少。

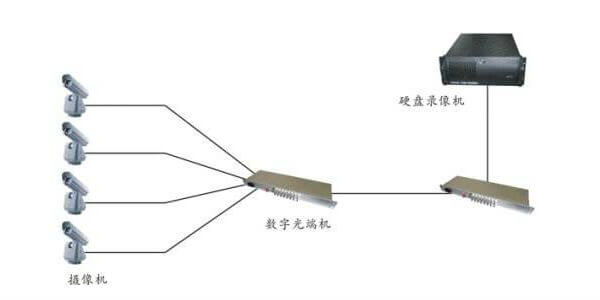

3.光缆光纤传输

通过把视频及控制信号转换为激光信号在光纤中传输。能远距离传输,几公里到几十公里。常见的有模拟光端机和数字光端机, 是解决几十甚至几百公里电视监控传输的最佳解决方式。

优点:

传输距离远,衰减小。抗干扰性能好,适合远距离传输。

缺点:

是铺设难度大,成本高。对于几公里内监控信号传输不够经济;维护技术要求高(光熔接及维护需专业技术人员及设备操作处理),不易升级扩容。

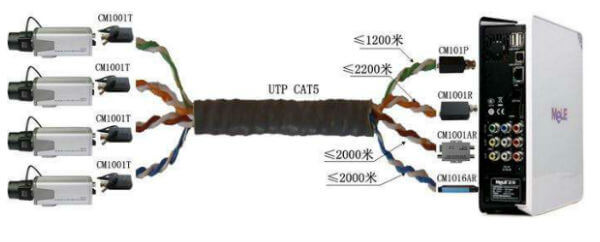

4.双绞线传输

也是视频基带传输的一种,将 75Ω 的非平衡模式转换为平衡模式来传输的。是解决监控图像 1Km 内传输,电磁环境相对复杂、场合比较好的解决方式,

优点:

布线简易、成本低廉、抗共模干忧性能强。

缺点:

只能解决 1Km 以内监控图像传输,而且一根双绞线只能传输一路图 像,不适合应用在大中型监控中;双绞线质地脆弱抗老化能力差,不适于野外传输;双绞线 传输高频分量衰减较大,图像颜色会受到很大损失。

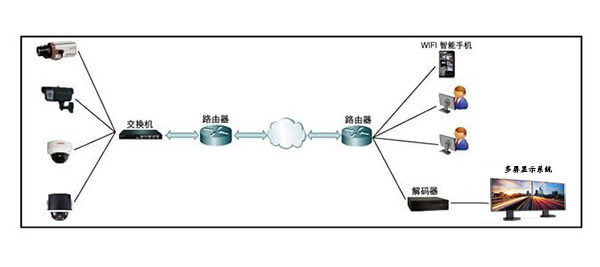

5.数字网络传输

采用MPEG音视频压缩格式传输视频监控信号。是解决城域间远距离、点位极其分散的视频监控传输方式。

采用网络视频服务器作为视频监控信号上传设备,有Internet网络安装上远程视频监控软件就可监看和控制。

缺点:

受网络带宽和速度的限制,只能传输小画面、低画质的图像;每秒只能传输几到十几帧图像,动画效果十分明显并有延时,无法做到实时监控。


6.共缆传输

视频采用调幅调制、FSK 数据调制等技术,将数十路监控图像、伴音、控制及报警信号集 成到"一根"同轴电缆中双向传输。说白了就是有线电视网络倒着走,完全是闭路电视的传输 技术,很成熟,很实用。

优点:

施工简单、维护方便,大量节省材料成本及施工费用;频分复用技术解决远距传输点位分散,布线困难监控传输问题;射频传输方式只衰减载波信号,图像信号衰减比较小,亮度、色度传输同步嵌套,保证图像质量达到 4 级左右;采用 75Ω 同轴非平衡方式传输使其具有很强抗干扰能力,电磁环境复杂场合仍能保证图像质量。

缺点:

采用弱信号传输,系统调试技术要求高,必须使用专业仪器,如果干线线路有一台设备有问题,可能导致整个系统没图像,另外宽频调制端需外加 AC220V 交流电源供电(但目前大多监控点都具 备 AC220V 交流电源这个条件)。
