综合布线线缆施工需要考虑哪些因素?

综合布线系统中的线缆就犹如弱电工程中的血管,将语音、图像以及数据等设备彼此相连接,同时使各设备可以与外部网络相连接。据资料统计,约50%~70%的网络故障与线缆有关系。那么,综合布线系统线缆在安装实施应注意哪些方面呢?

1.按规范施工,实时沟通

综合布线规范施工

施工负责人和技术人员要熟悉网络施工要求、施工方法、材料使用,并能向施工人员说明网络施工要求、施工方法、材料使用。布线施工应该争取尽早进场,布线用的材料要及时到位,与室内装修部门要及时沟通,随时解决现场施工人员提出的问题,使布线实施始终在协调的环境下进行。

要经常在施工现场指挥施工,对关键部位进行实时监督检查质量,包括:线槽走向是否符合规范要求,线槽安装是否牢固,线槽内侧有无多余毛刺、线槽接合处有无断档,线槽与终端盒接合处穿线是否规范等,确保项目能规范施工,同时,后期避免返工。

2.注重环境对电缆的影响

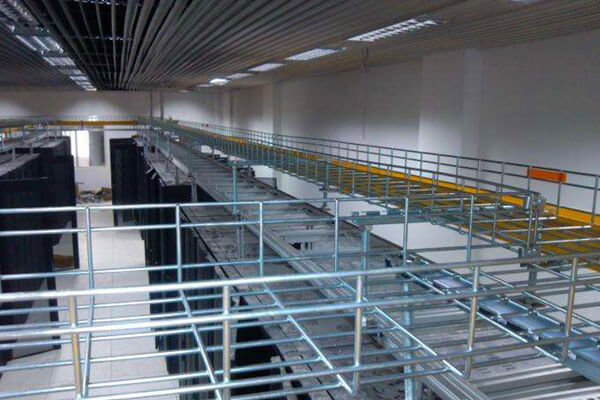

室内电缆敷设在电缆槽

首先要根据环境资料提出保证网络可靠性的防护措施:室外电缆一般应穿入埋在地下的管道内,如需架空,则应架高(高4米以上),而且一定要固定在墙上或电线杆上,切勿搭架在电杆上、 电线上、墙头上甚至门框、窗框上。室内电缆一般应铺设在墙壁顶端的电缆槽内。

同时,针对不同的位置还有考虑不同的因素。如:

① 悬架在空中的电缆:首先我们必须考虑电缆的下垂和压力。通过测试之后决定算采用哪种捆绑方式,然后解决电缆是否被阳光直接照射等问题。

② 布在外墙上的电缆:前期的都会考虑到解决风吹雨淋等问题,但是主要要解决的是避免阳光直接照射墙面及人为损坏。

③ 管道里(塑料或金属的管道):不同的材质的管道道内的温度、湿度、导热等都不一样,所以要注意塑料管道的损坏及金属管道的导热。

④ 布在屋檐下:电缆只在不直接暴露在阳光照射或超高温下,标准局域网电缆就可以应用,建议使用管道。

⑤ 直接在地下电缆沟中铺设:这种环境是控制范围最小的,电缆沟的安装要定期进行干燥或潮湿程度的检查。

⑥ 地下管道:为便于今后的升级,电缆更换以及与表面压力和周围环境隔离,辅设管道相隔离,辅设管道是一个较好的方法。但不要寄希望于管道会永远保持干燥,这将影响对电缆种类的选择。

3.不同介质的不同施工工艺

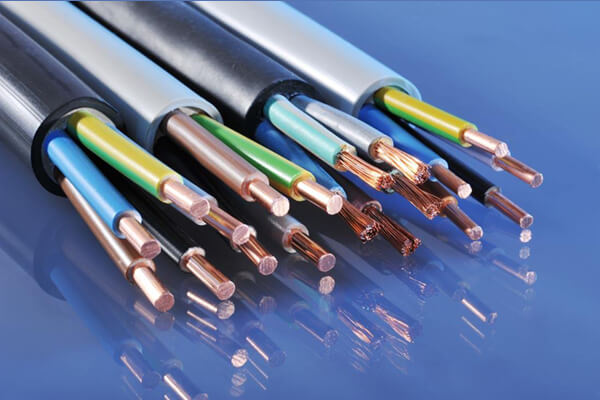

综合布线缆线

综合布线系统的通信介质有许多种,不同通信介质的施工要求不同,为保证通信介质性能,根据介质材料特点,提出不同施工要求。

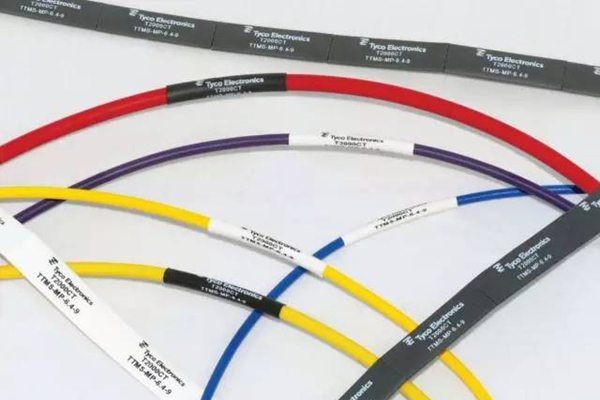

综合布线光纤

3.1. 光纤电缆

① 光纤电缆铺设不应绞结;

② 光纤电缆弯角时,其曲率半径应大于750px;

③ 光纤裸露在室外的部分应加保护钢管,钢管应牢固地固定在墙壁上; 光纤穿在地下管道中时,应加PVC管; 光缆室内走线应安装在线槽内;

④ 光纤铺设应有胀缩余量,并且余量要适当,不可拉得太紧或太松。

综合布线粗缆

3.2. 同轴粗缆

① 粗缆铺设不应绞结和扭曲,应自然平直铺设;

② 粗缆弯角半径应大于750px; 安装在粗缆上各工作站点间的距离应大于25米;

③ 粗缆接头安装要牢靠,并且要防止信号短路; 粗缆走线应在电缆槽内,防止电缆损坏;

④ 粗缆铺设拉线时不可用力过猛,防止扭曲; 每一网络段的粗缆应小于500米,数段粗缆可以用粗缆连结器连接使用,但总长度不可大于500米,连接器不可太多;

⑤ 每一网络段的粗缆两端一定要安装终端器,其中有一个终端器必须接地; 同轴粗缆可安装在室外,但要加防护措施,埋入地下和沿墙走线的部分要外加钢管,防止意外损坏。

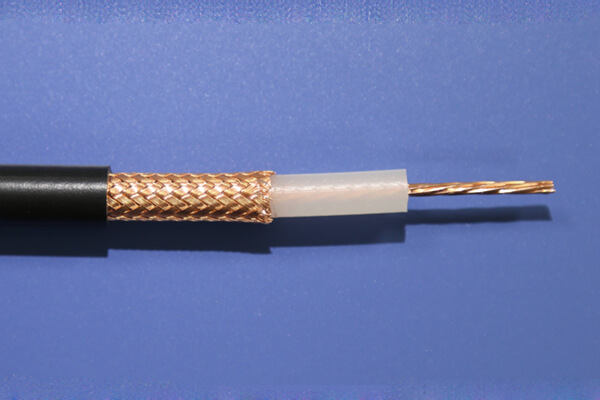

同轴细缆

3.3. 同轴细缆

① 细缆铺设不应绞结;

② 细缆弯角半径应大于500px; 安装在细缆上各工作站点间的距离应大于0. 5米;

③ 细缆接头安装要牢靠,且应防止信号短路; 细缆走线应在电缆槽内,防止电缆损坏;

④ 细缆铺设时,不可用力拉扯,防止拉断; 一段细缆应小于183米,183米以内的两段细缆一般可用T头连结加长;

⑤ 两端一定要安装终端器,每段至少有一个终端 器要接地; 同轴细缆一般不可安装在室外,安装在室外的部分应加装套管。


总体来说,综合布线施工就是要统筹配合,发现问题及时解决。根据线缆的不同以及线缆的布线环境,综合的考虑到可能会影响后期的运行情况的注意点,提前解决或避免可能发生的一些意外,减少后期的维护成本,提高综合布线的施工质量。
