双绞线的分类、特点及应用场景

双绞线综合布线工程中最常用的一种传输介质,是由一对相互绝缘的金属导线绞合而成。采用这种方式,不仅可以抵御一部分来自外界的电磁波干扰,也可以降低多对绞线之间的相互干扰。

双绞线在很多工业控制中和干扰较大的场所以及远距离传输中得到了较为广泛的使用,应用广泛的局域网也是使用了双绞线对,它具有抗干扰能力强、传输距离远、布线容易、节省空间、价格低廉等等优点。目前可以通过采用先进的技术和专用芯片,使双绞线已经能够很好的传输高质量的图像信号。

双绞线类型

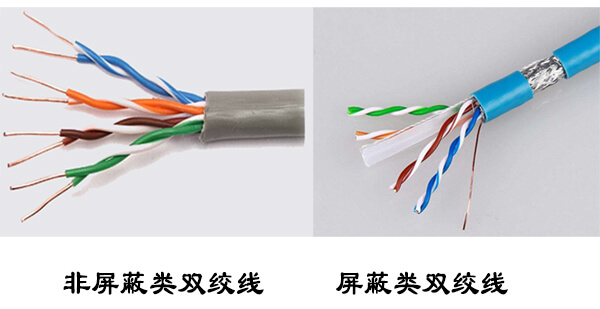

屏蔽双绞线和非屏蔽双绞线

双绞线按照有无屏蔽层可分为屏蔽双绞线和非屏蔽双绞线。

屏蔽双绞线在双绞线与外层绝缘封套之间有一个金属屏蔽层。屏蔽层可减少辐射,防止信息被窃听,也可阻止外部电磁干扰的进入,使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

非屏蔽双绞线是一种数据传输线,由四对不同颜色的传输线所组成。由于没有屏蔽层,因而重量轻、易弯曲、易安装,组网灵活,非常适用于结构化布线,广泛用于以太网路和电话线中。

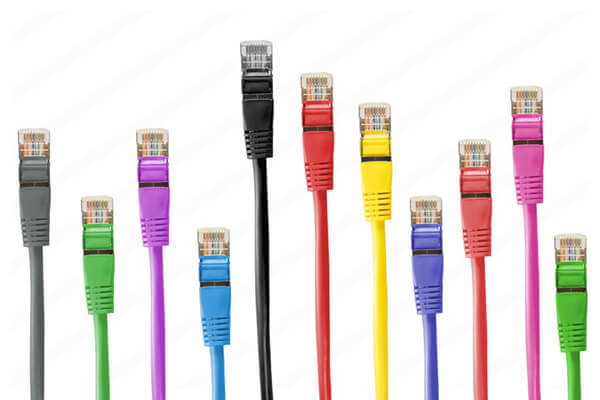

双绞线应用场景

双绞线常见的型号分类及常见应用

双绞线常见的有3类线,5类线和超5类线,以及最新的6类线,前者线径细而后者线径粗,型号如下:

1)一类线:主要用于传输语音(一类标准主要用于八十年代初之前的电话线缆),不同于数据传输。

2)二类线:传输频率为1MHZ,用于语音传输和最高传输速率4Mbps的数据传输,常见于使用4MBPS规范令牌传递协议的旧的令牌。

3)三类线:指目前在ANSI和EIA/TIA568标准中指定的电缆,该电缆的传输频率16MHz,用于语音传输及最高传输速率为10Mbps的数据传输主要用于10BASE--T。目前3类双绞线正逐渐从市场上消失,取而代之的是 5类和超5类双绞线。

4)四类线:该类电缆的传输频率为20MHz,用于语音传输和最高传输速率16Mbps的数据传输主要用于基于令牌的局域网和10BASE-T/100BASE-T。目前市面上基本看不到。

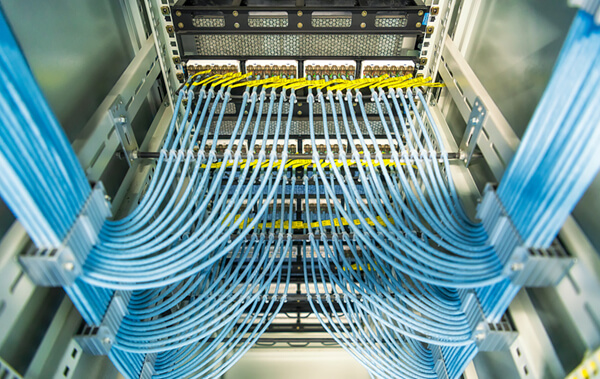

双绞线应用在综合布线上

5)五类线:该类电缆增加了绕线密度,外套一种高质量的绝缘材料,传输率为100MHz,用于语音传输和最高传输速率为10Mbps的数据传输,主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

6)超五类线:超5类具有衰减小,串扰少,并且具有更高的衰减与串扰的比值和信噪比、更小的时延误差,性能得到很大提高。超5类线主要用于千兆位以太网(1000Mbps)。五类线和超五类线目前还是综合布线的主流。主要适用于家庭

7)六类线:该类电缆的传输频率为1MHz~250MHz,六类布线系统在200MHz时综合衰减串扰比(PS-ACR)应该有较大的余量,它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准,最适用于传输速率高于1Gbps的应用。

8)超六类线:此类产品传输带宽介于六类和七类之间,传输频率为500MHz,传输速度为10Gbps,标准外径6mm。六类及超六类线适用于网吧、政府和企业等大流量使用场所的布线。

9)七类线:传输频率为600MHz,传输速度为10Gbps,单线标准外径8mm,多芯线标准外径6mm

超六类线和七类产品一样,国家还没有出台正式的检测标准,只是行业中有此类产品,各厂家宣布一个测试值。


现在您可以根据双绞线的分类和常见场景,根据自己的需求情况,来更好的选择合适的双绞线类型,不管您是家庭网络综合布线还是大楼小区的综合布线,您可根据自己的实际情况选择不同类型的双绞线。如果您有综合布线或网络布线的施工需求,欢迎直接与我们的客服沟通,我们会为您提供专业的解决方案。
